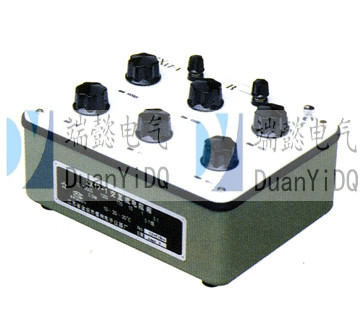

ZX32交直流电阻器
.jpg)
ZX32交直流电阻器既可在交直流电路中作调节电阻值用，也可作电桥桥臂使用，是电学测量和电学实验中最常用的仪器。ZX32交直流电阻器适用于周围空气温度＋5～＋45℃及相对湿度小于80%时使用.
1、调整范围：
（0～10）×（0.01+0.1+1+10+100+1000）Ω，即最小步进为0.01Ω，能调整0.03～11111.1Ω任意值
2、ZX32型交/直流电阻箱的额定功率为0.25W，各盘电阻允许流过的电流见表1：
|
电阻值Ω
|
1000
|
100
|
10
|
1
|
0.1
|
0.01
|
|
电流（A）
|
0.015
|
0.05
|
0.15
|
0.5
|
0.7
|
0.7
|
3、ZX32型交/直流电阻箱的准确温度范围:15℃～25℃,使用湿度范围≤80%，在此条件下，ZX32型交/直流电阻箱误差符合表2规定：
|
X1000
|
X100
|
X10
|
X1
|
X0.1
|
X0.01
|
|
0.05%
|
0.05%
|
0.1%
|
0.5%
|
2%
|
5%
|
4、零值电阻：30±5mΩ，本仪器采用弹簧微调开关，使用1万次，变差小于0.2mΩ。
5、零值电感不超过2微亨。
6、电阻箱可在0—20kHz音频范围使用。因频率引起变差小于0.1%。当频率达到100KHz时，因频率引起阻值变差小于0.5%
7、电阻箱时间常数见表3：
|
步进电阻值（Ω）
|
×1000
|
×100
|
×10
|
×1
|
×0.1
|
×0.01 |
|
|
时间常数
10-8秒
|
ZX32型
|
＜50
|
＜10
|
＜10
|
＜5
|
---
|
---
|
8、电阻箱电气线路与屏蔽间能承受频率为50赫兹，2000伏交流电电压的作用，历时1分钟不击穿。
9、电阻箱电气线路与屏蔽绝缘电阻不小于500兆欧。
10、外型尺寸:260×200×180mm ，重约4Kg
