SDY-SL保护回路矢量分析仪

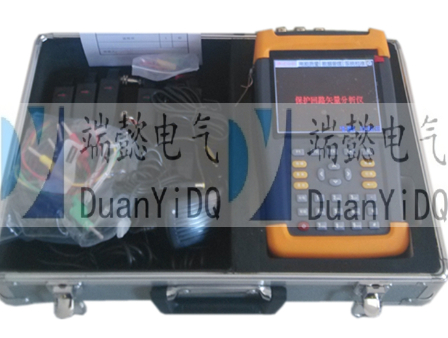

SDY-SL保护回路矢量分析仪集多功能于一身,具有多种测量功能,主要测量功能为:相位仪功能—校验主变差动保护和母线差动的正确性;电参量测试仪功能—测试电力系统必要的参数;计量接线检测仪功能—对三相三线电能计量接线检进行检测;谐波含量测试功能—现场测试电压和电流的谐波含量;示波器功能—显示柱状图,做为简单的示波器,用来观察测试信号波形。SDY-SL保护回路矢量分析仪采用dsp交流采样,可同时测量3路电压和6路电流模拟量,仪器首创9通道矢量同屏显示,人机对话界面友好;自主研发开模的手持式结构,高强度工程塑料,坚固且轻便,使用简便,大大方便了现场使用,是电力工作者的得力助手。
1、 三路电压,六路电流矢量同屏显示;对于差动保护装置的测试只需一次接线即可完成六角图的绘制,大大提高了工作效率;在空间小,接线困难的情况下,还可采用双钳法进行多次测量最终绘制出完整的六角图。
2、 采用钳形电流互感器接线,不用断开电流回路,安全方便。
3、 可进行复杂保护装置的矢量分析,判断接线是否正确,并给出正确的接线图以供对比。
4、 可进行常规电参量测试,同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角;并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。
5、 可进行三相三线高压计量装置错误接线检查,能对三相三线48种接线进行分析判断,直接给出分析结果;查处恶意改变计量接线的窃电手段,有效避免电费流失。
6、 可进行现场被测信号的谐波分析,能分析出2-32次谐波的各次含量,自动计算出总谐波失真度。
7、 大屏幕、高亮度的彩色液晶显示,全汉字图形化菜单及操作提示实现友好的人机对话,触摸硅胶按键使操作更舒适、手感更佳,宽温液晶带亮度调节,可适应冬夏各季。
8、 大容量锂电池供电,连续工作长达6小时。
9、 用户可随时将测试的数据以记录的形式保存下来,以供集中统一管理、备案、查阅,可存储2000组以上的数据。
10、 可将保存的记录上传到后台管理计算机,进行综合分析,评审。
11、 具备万年历、时钟功能,实时显示测试工作进行的日期及时间。
12、 体积小、重量轻,便于现场使用。
13、 预留USB接口,可用仪器来替代优盘等移动存储设备。
2、 采用钳形电流互感器接线,不用断开电流回路,安全方便。
3、 可进行复杂保护装置的矢量分析,判断接线是否正确,并给出正确的接线图以供对比。
4、 可进行常规电参量测试,同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角;并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。
5、 可进行三相三线高压计量装置错误接线检查,能对三相三线48种接线进行分析判断,直接给出分析结果;查处恶意改变计量接线的窃电手段,有效避免电费流失。
6、 可进行现场被测信号的谐波分析,能分析出2-32次谐波的各次含量,自动计算出总谐波失真度。
7、 大屏幕、高亮度的彩色液晶显示,全汉字图形化菜单及操作提示实现友好的人机对话,触摸硅胶按键使操作更舒适、手感更佳,宽温液晶带亮度调节,可适应冬夏各季。
8、 大容量锂电池供电,连续工作长达6小时。
9、 用户可随时将测试的数据以记录的形式保存下来,以供集中统一管理、备案、查阅,可存储2000组以上的数据。
10、 可将保存的记录上传到后台管理计算机,进行综合分析,评审。
11、 具备万年历、时钟功能,实时显示测试工作进行的日期及时间。
12、 体积小、重量轻,便于现场使用。
13、 预留USB接口,可用仪器来替代优盘等移动存储设备。
1、输入特性
电压通道数量:3通道
电压测量范围:0~450V
电压显示位数:6位
电流通道数量:6通道
电流测量范围:0~6A
电流显示位数:6位
相位测量范围:-180°~+180°
谐波分析次数:2~32次
2、准确度
电压:±0.3%
电流、功率:±0.5%
相角:±3°
谐波电压含有率测量误差:≤0.3%
谐波电流含有率测量误差:≤0.5%
3、工作温度:-15℃~ +40℃
4、充电电源:交流160V~260V
5、绝缘:⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。
6、体积:250mm×160mm×60mm
7、重量:1.8Kg
