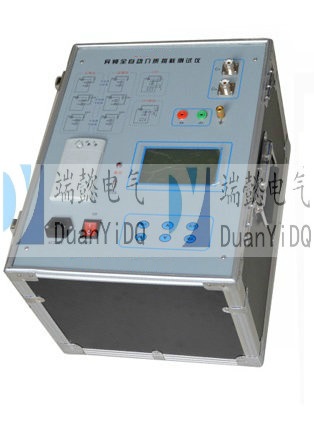

SDY808B变频干扰介质损耗测试仪

SDY808B变频干扰介质损耗测试仪




介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。
SDY808B变频干扰介质损耗测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单板机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
1、仪器采用矢量电流法,测量电容、介质损耗及其它参数。测试结果精度高,便于实现自动化测量。
2、仪器采用了变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。
3、仪器采用大屏幕点阵液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。
4、仪器操作简便,测量过程由微处理器控制,只要选择好合适的测量方式,数据的测量就可在微处理器控制下自动完成。
5、一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线。
6、设CVT测试功能,可实现CVT的自激法测试,无需外置附件。
7、接地试品真正反接线测量,小电容接地试品,测试准确。
8、过流保护功能,在试品短路或击穿时仪器不受损坏。

1.量程:

a)        电容值:4pF-50nF(10KV)

b)        介损值:0~100%

2.精度:

   a) 电容精度:±(1%·读数+2pF)

   b) 介损精度:±(1%·读数+0.04%)

3.分辨率:

   电容分辨率:最小可分辨0.01 pF

   介损分辨率:最小可分辨0.001%

4.高压电源:功率2kVA,最高10kV电压输出,45Hz、50Hz、55Hz可选;45Hz与55Hz自动切换测量。

5.工作环境:

   工作电源:AC220V ±10%,50Hz±1Hz

   工作温度:-20℃~40℃

   环境湿度:≤80%,不结露

6、体积:430mm×320mm×330mm

7、净重:28.8kg
