【端懿电气】介损测试仪接线方式汇总

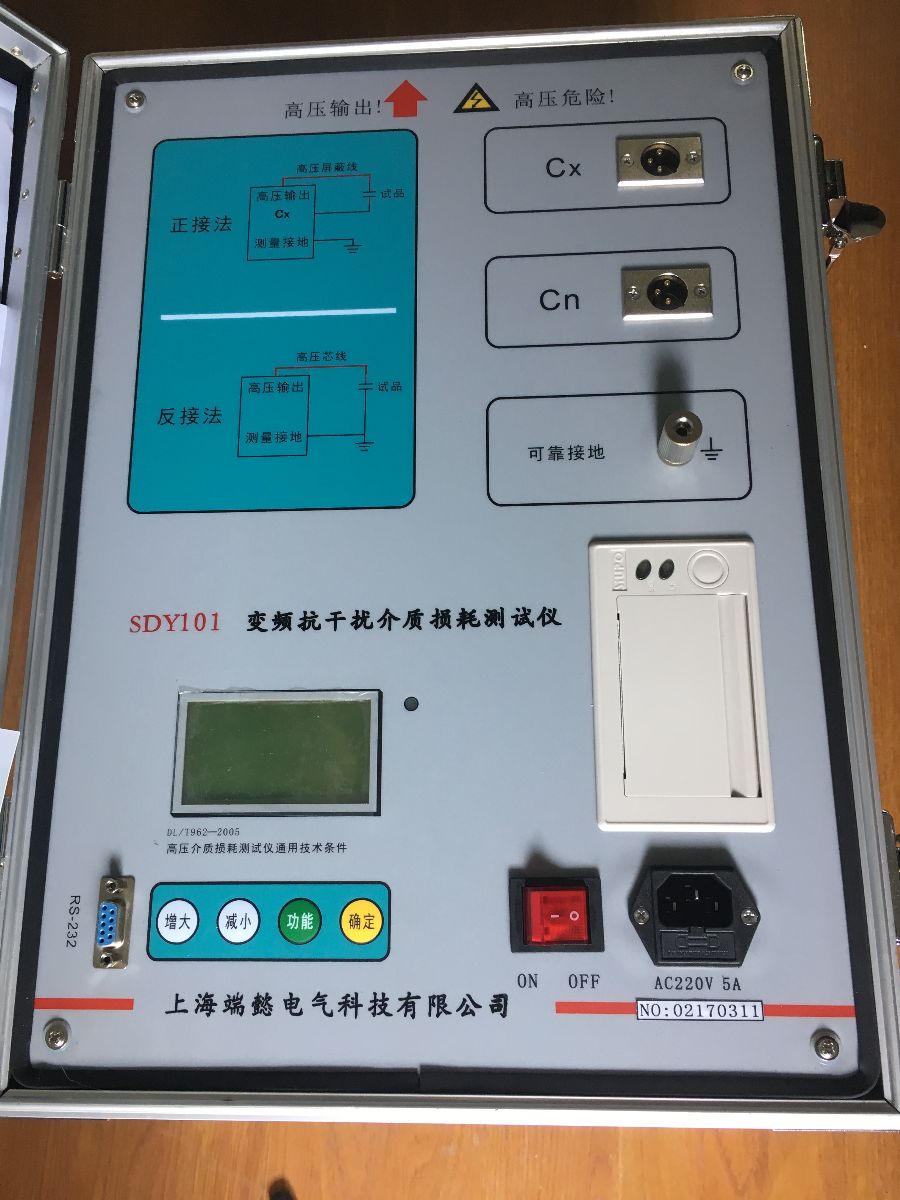

在介损绝缘试验中，不同的情况有着不同的接线方式：
.JPG)
1、正接法：
当被试设备的低压测量端或二次端对地绝缘时，采用该方法。
将红色专用高压电缆从仪器后侧的HVx端上引出 ，高压屏蔽线皮接被试设备高压端。
将黑色专用低压电缆从仪器面板上的Cx端引出，低压芯线接被试设备低压端L（见图1）；低压屏蔽线接被试设备屏蔽端E。（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量。
2、反接法:
当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。
将红色专用高压电缆从仪器后侧的HVx端上引出，高压芯线接被试设备高压端；低压端接地(见图2);此时的CX输入线悬空。
注意：HVx的芯线与屏蔽线严禁短接,否则无取样，无法测量。
3、CVT 自激法测量（母线不接地）
A：接线盒内末端对地打开，二次接线全部悬空，注意做好记录，做完测试后还原。
B：打开全自动抗干扰介损测试仪总电源和内部高压允许开关。
C：将光标移至“联接方式”按“确认”键。按“↑”或“↓”键，选为“CV”。按“退出”键。
D：将光标移至“测量电压”选为1KV，按“退出”键；将光标移至“开始测量”处，按“确认”键，开始测量等待显示结果。显示结果出来后，若需打印结果，按“确认”键。
注意：全自动抗干扰介损测试仪只有在CVT测试模式下测C1、C2；在正接或反接法下会损坏CVT！
应注意高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT 试品并吊起来，另外考虑C2 或C1 与内Cn 串联分压效应，其电容量可按下式校准：
其中，Cc 为校准经验值包含了Cn 及高压线对地电容的影响其值可取110pF。
