【端懿电气】变压器容量测试仪使用方法及接线方式

变压器容量测试仪使用方法及接线方式
以下将分为二部分来介绍:有源容量负载损耗、无源损耗测量部分。
(一).变压器容量测试仪有源变压器容量、负载损耗测量


1.基本概念
有源容量试验:通过一些必要的数据来确定某个变压器的实际容量值;从而检查出被试变压器铭牌容量是否真实。
2、测试方法

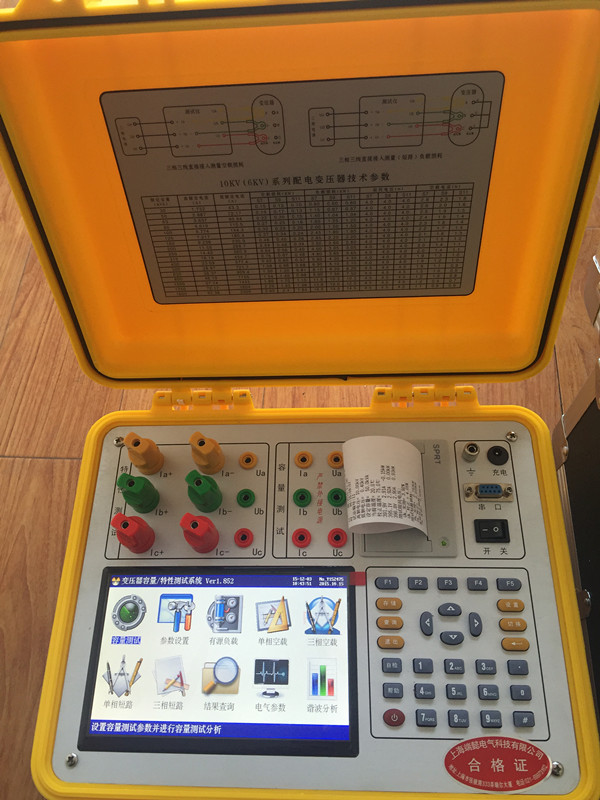

容量测试仪配有三把测试钳(黄、绿、红),每只钳子分别引出两根测试线,一根粗线、一根细线,粗线接到仪器面板上容量测试端子对应颜色的电流端子(Ia、Ib、Ic),细线接到仪器面板上容量测试端子对应颜色的电压端子(Ua、Ub、Uc),将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上,变压器的低压侧要用专用短接线良好短接。如图十九所示:
变压器器容量测试仪接线图
                    图十九
接好线后,在主界面选择容量测试项目,此时进入容量参数设置屏,按下列操作步骤进行设置:
1、设定当前温度,通过上下键将手型指针指到‘当前温度’选项,用左右键调节温度数值,要求尽量准确,最好以温度计的示值为准。
2、设置高压侧额定电压,通过上下键将手型指针指到‘高额定电压’选项,用左右键调节高额定电压档,例如被测变压器是10KV/400V的配变,则将本项设置为10KV
3、设置变压器类型,通过上下键将手型指针指到‘变压器类型’选项,用左右键调节该选项,使之与铭牌相符。
4、设置分接档位,通过上下键将手型指针指到‘分接档位’选项,用左右键调节该选项,通常将分接打到2分接位置,如遇被测变压器分接在其他位置,则将该选项设置到正确位置。
5、通过上下键将手型指针指到‘被试品编号’选项,用左右键调节该选项为某个编号值。
6、按开始键进行测试,结果自动保留在液晶上
7、选择‘保存’可将结果保存到内部存储器中,如不需保存,则不选此项。
8、选择‘打印’可将测试结果打印出来。
有源负载试验的接线方法与容量测试完全相同,操作也同样简单,值得注意的是,有源负载试验的参数设置是用主界面中的第三项‘参数设置’,一定要正确设置。

(二).变压器容量测试仪外接电源变压器损耗测量部分
1.基本概念
空载试验:从变压器的某一绕组(一般从二次低压侧)施加正弦波额定频率的额定电压,其余绕组开路,测量空载电流和空载损耗。如果试验条件有限,电源电压达不到额定电压,可在非额定电压条件下试验,这种试验方法误差较大,一般只用于检查变压器有无故障,只有试验电压达到额定电压的80%以上才可用来测试空载损耗。
短路试验:将变压器低压大电流侧人工短联接,从电压高的一侧线圈的额定分接头处通入额定频率的试验电压,使绕组中电流达到额定值,然后测量输入功率和施加的电压(即短路损耗和短路电压)以及电流值。
2.测试方法
根据不同的测试项目以下分别进行介绍:
⑴.单相电源分相对三相变压器空载损耗的测量:当现场试验条件无法满足用三相电源来做空载试验时,可用单相电源(交流220V)来进行三相变压器的空载试验。分别对变压器的每相加压试验,试验结果自动折算到三相电源试验的情况。具体接线(见附件三)。
利用仪器的Ua、Ub测量电压,用A相电流回路测量电流,依次对被测变压器的低压侧Ao、Bo、Co加电,进行测试。
⑵.三相电源测量变压器的空载损耗:将变压器的非测试端开路,按图二十方式接线
变压器容量测试仪接线图
             图二十、三相电源测量变压器空载损耗
⑶.测量单相变压器短路损耗:
按图二十一接法。
变压器容量测试仪接线图
               图二十一、单相变压器短路损耗测量
