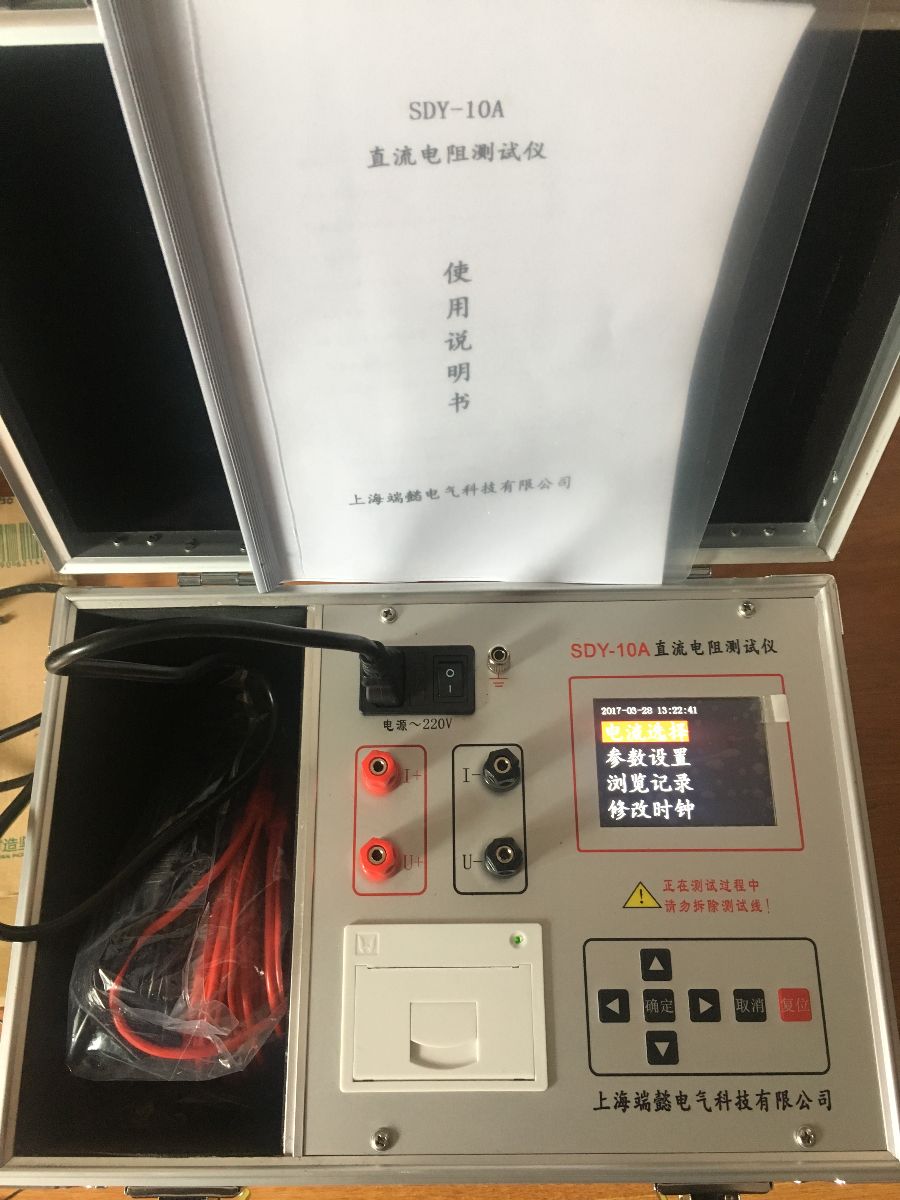

新款10A直流电阻测试仪说明书及使用方法,以下是对SDY-10A直流电阻测试仪的接线图及操作步骤:


A: 单相测量法,见下图
直流电阻测试仪接线方法
B、助磁法接线见图三~五(适用于Y(N)-d-11联接组别)。
直流电阻测试仪
对于大容量的变压器的低压侧测量时,如果在既有的情况下,直流电阻测试仪的最大电流比较小,或者为了加快测量速度,可选择助磁法测量。上图中,图三、图四、图五分别为测量低压Rac、Rba、Rcb的接线方法
1、 开机页面显示如下图:
    10A直流电阻测试仪
按循环键光标可在修改时钟、查询数据、选择电流之间移动,按选择键可选择测试电流,选定测试电流后,按确认键可启动测量。在上图界面中光标不论在任何位置,按确认键均可启动测量。
2、 在上图中,按循环键将光标移动到修改时钟,如下图:
直流电阻测试仪

按选择键可进入时钟修改和查询界面,如下图:
直流电阻测试仪
在上图中,按循环键可将光标在各个日期数据之间移动,按选择键减小数据,按确认键增加数据。
3、 在开机界面下将光标移动到查询数据菜单,然后按选择键进入数据查询界面
直流电阻测试仪
4、 当选好电流后,按下确认键开始测试。  液晶显示“正在充电”
直流电阻测试仪
过几秒钟之后,显示  “正在测试”这时说明充电完毕,进入测试状态,几秒后,就会显示所测阻值,如下图。当选择自动测试时,仪器会根据试品阻值情况自动选择合适的输出电流进行测试。
直流电阻测试仪
5、完毕后,按“复位”键,仪器输出电源断开,同时放电,音响报警,液晶恢复初始界面状态,放电音响结束后,请一定稍等10秒钟左右,重新接线进行下次测量,或关断电源拆下测试线。
七、注意事项
1、在测量无载调压变压器倒分接线前一定要按复位键,放电结束后,报警声停止,方可切换分接点。
2、有载调压的变压器测量高压侧电阻时从1到17选择自动档开始测量。
3、拆线前,一定要等放电结束后,报警声停止,关断电源后,再进行拆线。
4 、选择电流时要参考技术指标栏内量程,不要超过量程和欠量程使用。超量程使用时,由于电流达不到预设值,即使强行继续测试结果稳定性太差。欠量程时,电流太小,对于大容量变压器数据不稳定。当出现此两种状态时要确认量程,选择合适的量程进行测试。
5、 测试过程中如果出现突然自动关机时可能是由于电量不足造成的,这时需要连接充电器进行充电或设置5A以下输出电流应急测试。
