【端懿电气】三相微机继电保护测试仪试验步骤

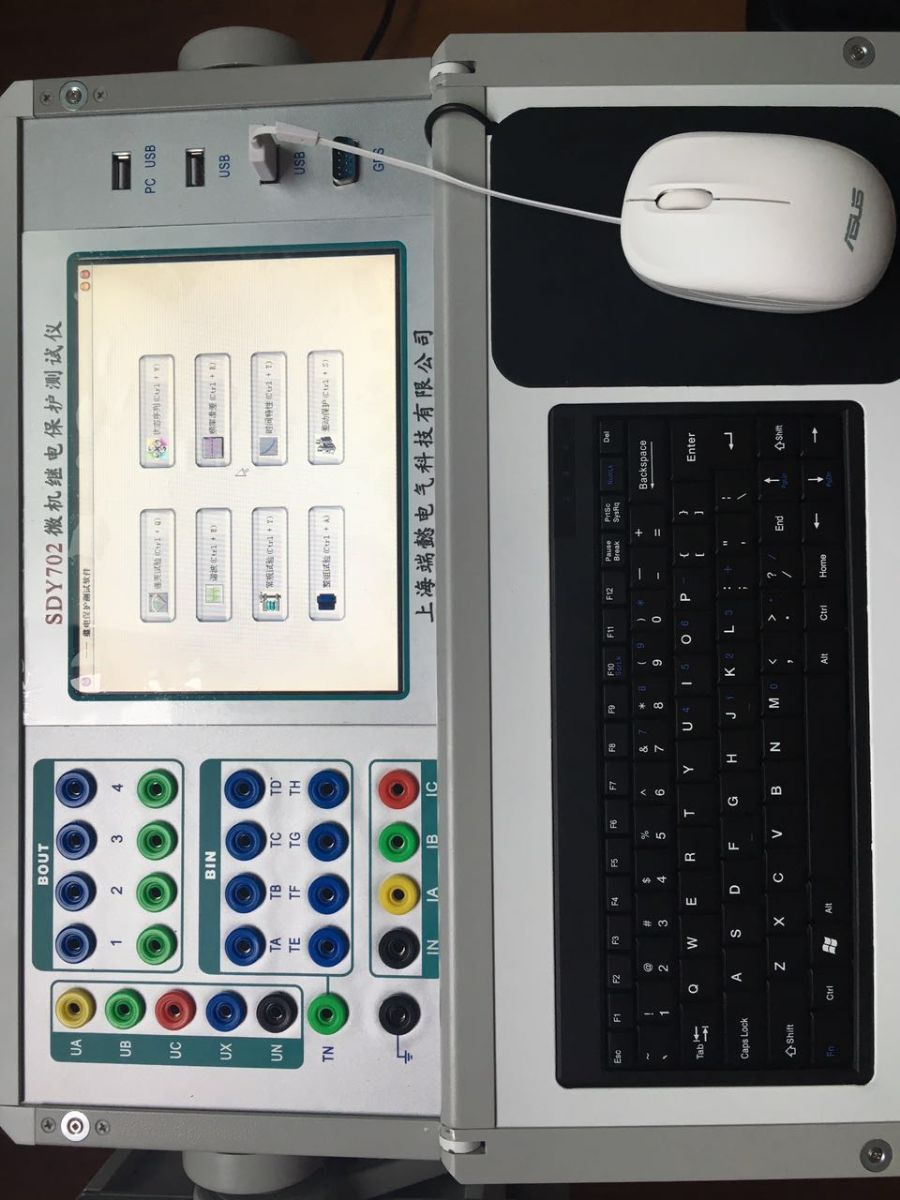

SDY702三相微机继电保护测试仪试验步骤:

(1)功率方向继电器动作区和灵敏角的测量

在"递变试验"软件模块中,设定Uab、Ia为额定值,设置Uab相角步长,加减电压相位角,测出动作区两边边界角φ1、φ2,则灵敏角φLM=1/2(φ1+φ2)。

(2)最小动作功率的测量

在"递变试验"软件模块中,将角度设置在灵敏角φLM,设定Ia(或Uab)为额定值、Uab(或Ia)为零,设置Uab(或Ia)的步长,增加电压(或电流)。测出最小动作功率。

(3)潜动试验

在"递变试验"软件模块中,将电流回路开路,设置Uab初值为零、步长为额定电压,突然加上或切除电压,继电器触点不应有瞬间接通现象。

电压回路经电阻短路,设置Ia 初值为零、步长为数倍额定电流,突然加上或切除电流,继电器触点不应有瞬间接通现象。

(4)记忆作用检验

在"递变试验"软件模块中,将角度设置为灵敏角,设置Ia 为0.5倍和数倍额定电流时,Uab由100V突降至零,继电器应可靠动作,说明记忆作用良好。
